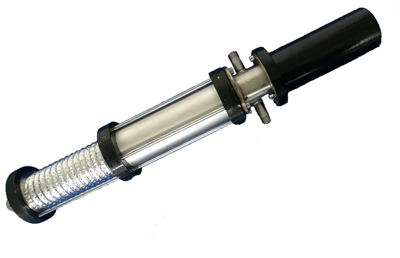

简介：传统高温工业电视是采用吊挂式结构，传动装置与摄像探头罩分离。新型一体式高温窑炉摄像系统采用特殊中空气缸，将微型高温摄像机内置于气缸推杆中，这种设计大大减小设备的整体重量、占用空间，尤其适用于对密封要求高的真空或者正压窑炉。可全面取代早期炉壁式产品，即有炉壁式的经济性，又有内窥式的广泛适应性。冷却方式根据现场条件可选风水冷结合或者纯水纯风冷结构。对于控制要求高的场合还可以增加比色测温功能。二合一的设计共用一套水气传动装置，可大大节约开孔及铺设管道费用。
特色：
气缸一体传动：紧凑密封自动保护探头一体化气缸
内窥炉壁二用：摄像探头基板有足够长的调节余量
比色温度叠加：可将比色高温值叠加到视频图像上
同轴视控温控：视频线上同时传输控制及温度信号
液晶屏控制柜：七寸高清液晶屏方便现场操作维护
内腔温度叠加：内腔温度在监视器上显示提醒防护
测温仪指标 | 摄像机指标 | ||
温度范围 | 600～1800℃ | 模拟清晰度 | 700～1200线 |
测温精度 | ±1%FS，重复精度±2‰ | 网络解析度 | 130-200万像素 |
测温分辨率 | 1℃ | 光学变焦 | 5～10倍 |
发射率 | 0-0.99 | 数字变焦 | 10-30倍 |
测温方式 | 瞬时值、最大值、平均值测量 | 通讯方式 | 同轴视频温度控制 |
距离系数 | 120：1 | 冷却方式 | 纯风冷或水气复合 |
测量距离 | 0．6～∝米 | 炉内最高温度 | 2000℃ |
最小目标 | 优于Φ5mm | 自动保护 | 温度、压力、流量 |
电源 | 15～24VDC | 进气压力 | ≧0.3Mpa |
功耗 | 150mA（最大） | 耗气量 | ≈20m3 |
输出信号 | 4～20mA、1～5V、 RS485 | 功耗 | 气动5W，电动80W |
